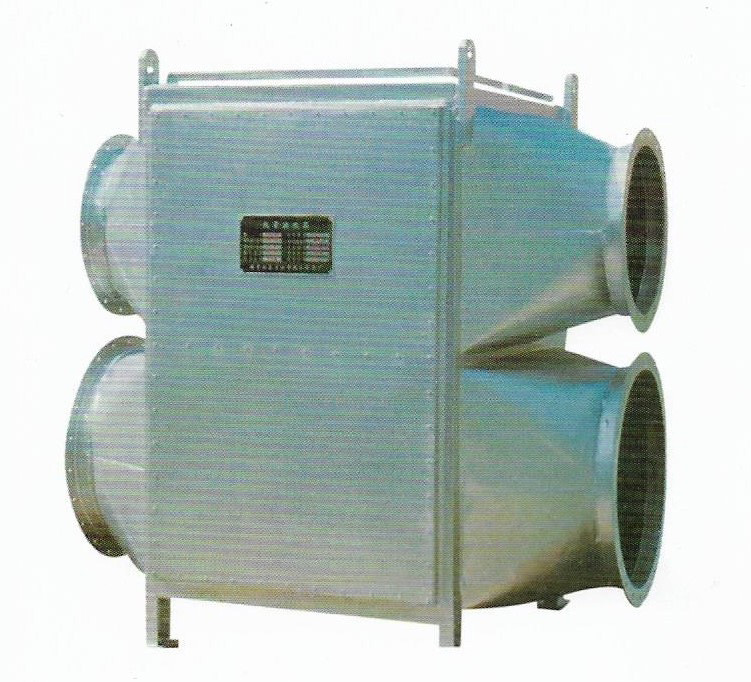

熱管換熱器

熱管換熱器的型號和用途

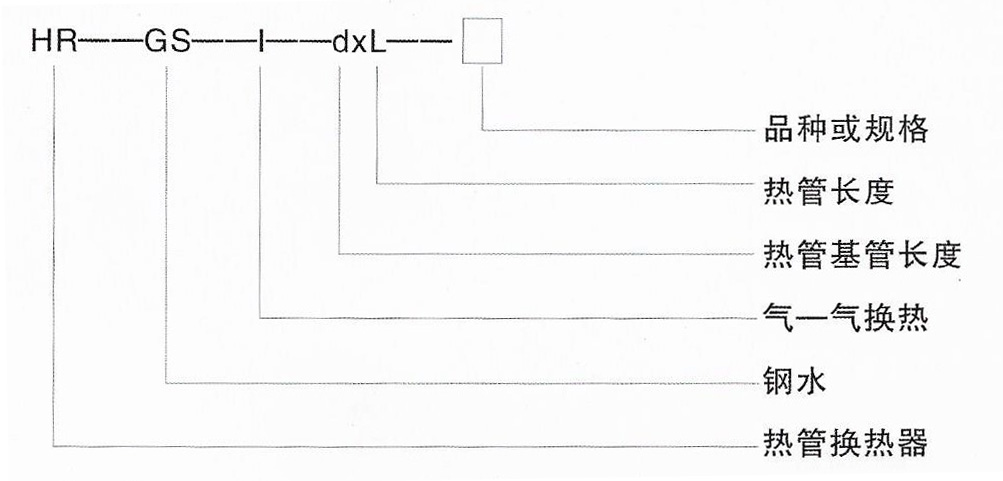

一、型號含義：

二、規格及用途：

1. [20x10′~420x10′(KJ)每20萬KJ一個檔次]

2. 需要，另行設計：

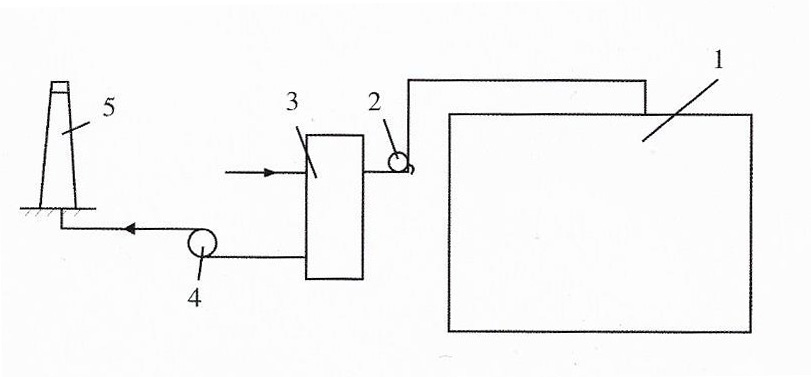

1、鍋爐    2、鼓風機    3、熱管換熱器
4、引風機    5、煙囪

概述

熱管是一種效率高的傳熱元件。有這種元件構成的熱管換熱器，具有傳熱效率高、結構緊湊、占地面積小、阻力低、維修方便等優點。近年來在熱能利用和余熱回收等技術領域日益受到人們的重視。

一、熱管的構造和簡單原理

熱管就是將普通的金屬管子抽成真空，注入工作液體后密封的管子。通常是由管殼、管芯和工作介質三部分組成。重力式熱管利用重力場回流，不設管芯。（圖1）

二、各種熱管結構型式、規格

A）碳鋼——水重力式熱管：

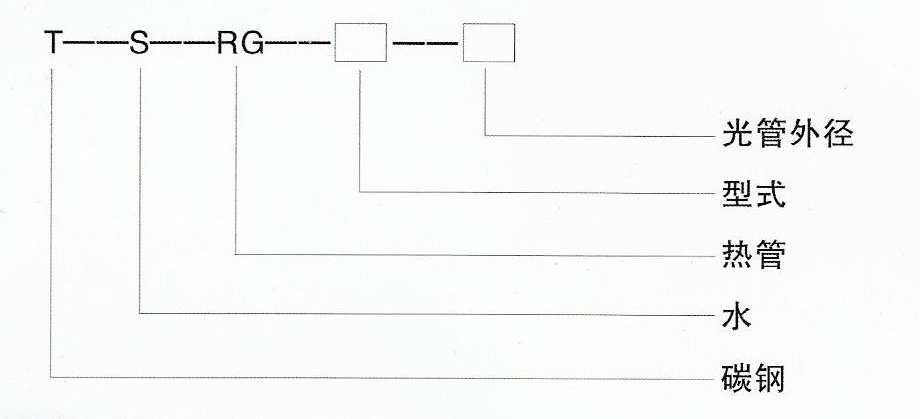

1. 型式符號含義：

2. 結構型式分為 I 型、II 型、III 型

I 型——熱管全長均有翅片；II 型——熱管全長部分有翅片；III 型——熱管全長均為光管。

3. 規格

注：肋片厚≤1.5   肋高h(yuǎn)=1/2光管外距   節距t=3~20mm

B）其他熱管：

     銅——水熱管     （T′SRG    管殼外徑d=16、20、25）

     銅——丙銅熱管     （T′SRG    管殼外徑d=16、20、25）

     鋁——丙銅熱管     （LSRG    管殼外徑d=16、20、25）

注：其它介質還有萘、導熱姆、甲醇等。
